Трёхходовой клапан VILMANN TBG 15-0,4 (DN15, Kvs 0.4)
⚙️ Подбор и заказ
Характеристики
Описание

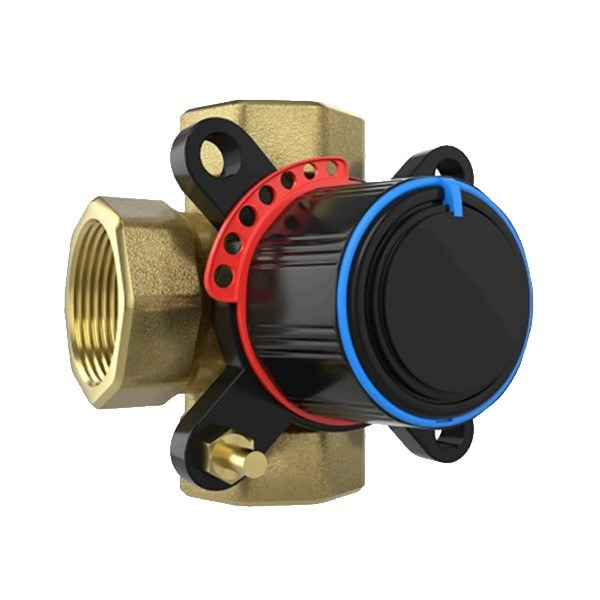

Трёхходовой поворотный клапан VILMANN TBG 15-0,4 — DN15, Kvs 0,4, резьбовое соединение 1/2", латунный корпус. Регулирует расход теплоносителя в водяных калориферах приточных установок и узлах смешения, работает с приводом ELVA 05/24.M.
Технические характеристики
Типоразмеры клапанов TBG
| Модель | Kvs | Резьбовое соединение | Тип привода | L, мм | Н, мм | Н1, мм | Н2, мм | Масса, кг |
| TBG 15-0,4 | 0,4 | 1/2" | ELVA 05/24.M | 80 | 63 | 28,5 | 28 | 0,5 |
| TBG 15-0,63 | 0,6 | 1/2" | ELVA 05/24.M | 80 | 63 | 28,5 | 28 | 0,5 |
| TBG 15-1,0 | 1 | 1/2" | ELVA 05/24.M | 80 | 63 | 28,5 | 28 | 0,5 |
| TBG 15-1,6 | 1,6 | 1/2" | ELVA 05/24.M | 80 | 63 | 28,5 | 28 | 0,5 |
| TBG 15-2,5 | 2,5 | 1/2" | ELVA 05/24.M | 80 | 63 | 28,5 | 28 | 0,5 |
| TBG 20-4,0 | 4 | 3/4" | ELVA 05/24.M | 80 | 63 | 28,5 | 28 | 0,53 |
| TBG 20-6,3 | 6,3 | 3/4" | ELVA 05/24.M | 80 | 63 | 28,5 | 28 | 0,53 |
| TBG 25-10 | 10 | 1" | ELVA 05/24.M | 80 | 63 | 28,5 | 28 | 0,64 |
| TBG 32-16 | 16 | 1 1/4" | ELVA 05/24.M | 90 | 67 | 32,5 | 28 | 0,89 |
| TBG 40-25 | 25 | 1 1/2" | ELVA 05/24.M | 115 | 73 | 39 | 28 | 1,61 |
| TBG 50-40 | 40 | 2" | ELVA 05/24.M | 125 | 73 | 39 | 28 | 1,71 |
Общие характеристики TBG
| Температура теплоносителя | -10...110 °С — постоянно, 130 °С — краткосрочно |
| Номинальное давление | PN = 10 бар |
| Рабочий диапазон | 7...100% |
| Крутящий момент | DN15-DN32 < 2 Нм, DN40-DN50 < 4 Нм |
| Крутящий момент при PN | < 5 Нм |
| Условный проход | DN = 15-50 мм |
| Характеристика регулирования | S-образная |
| Протечка через закрытый клапан | при разделении <0,1%, при смешении <1% |
| Максимальный перепад давления | 2 бар разделение, 1 бар смешение потоков |
| Давление блокировки | 200 кПа (2 бар) |
| Пропускная способность | Kvs = 0,4-63 м³/ч |
| Рекомендованные жидкости | вода, водный раствор гликоля с концентрацией до 50% |
| Показатель кислотности | регулируемая среда с кислотностью 7-10 рН |
| Корпус, заслонка, сальник | стойкая к коррозии латунь EN 12165 CW617N |
| Материалы | рукоятка нейлон, прокладка EPDM |
Подбор и заказ. Назовите модель, рабочие параметры и условия монтажа — подберём исполнение клапана и привода, проверим комплектацию и выставим счёт. Документация производителя — в разделе «Документы». Гарантия производителя — 36 месяцев со дня продажи.
