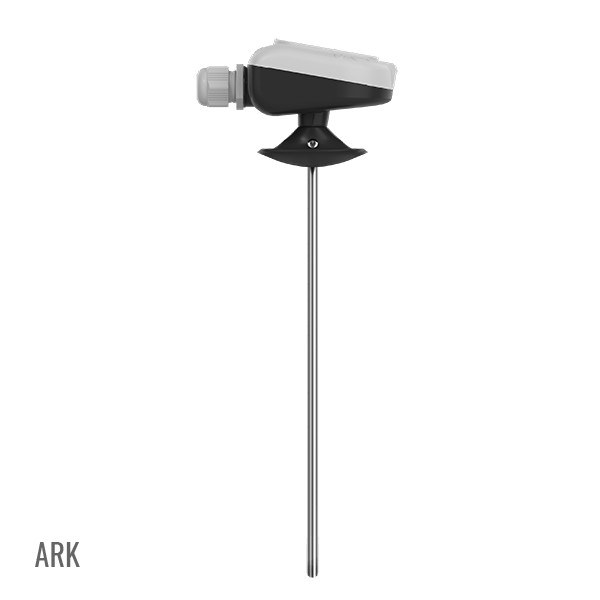

Датчик температуры канальный VILMANN ARK

Датчик температуры VILMANN ARK — канальный датчик с пассивным сенсором (Pt1000, NTC10k или Ni1000 по заказу) для систем вентиляции, кондиционирования и отопления; работает с контроллерами любых производителей.

Описание

• ARN — наружный
• ARP — комнатный
• WTN — накладной
• ARK — канальный
• WTP — погружной

Принцип измерения и работы

Для измерения температуры в датчиках используются термосопротивления и терморезисторы. Принцип их работы основан на зависимости электрического сопротивления от температуры. Сенсоры датчиков бывают с прямой зависимостью от температуры (Pt1000) или с обратной зависимостью (NTC10k). Обычно системы автоматизации (контроллеры) могут работать с большим количеством датчиков различных типов.

Сенсоры Рt1000 — это термосопротивления, которые состоят из специальной металлической плёнки на диэлектрической подложке. Сопротивление сенсора Pt1000 равно 1000 Ом при температуре 0 °С. Датчики с элементами Pt1000 измеряют температуру в диапазоне от −70 до +500 °С (класс точности В).

Сенсоры NTC10k изготавливают из оксидов и галогенидов металлов и защищают каплей стекла, их сопротивление уменьшается при увеличении температуры. Сопротивление сенсора NTC10к равно 10 кОм при температуре 25 °С с погрешностью 1% (далее погрешность увеличивается до 5% в конце диапазона измерения) и измеряют температуру в диапазоне от −50 до +150 °С.

При выборе датчиков с измерительными элементами NTC10k или Pt1000 следует учесть требования к диапазону температур, в котором необходимо работать и разрешение входов контроллера. Датчики NTC10к обладают более высокой чувствительностью к изменению температуры и помехоустойчивостью, кроме того, они могут использоваться в цепях самокалибровки для уменьшения погрешности измерений. Датчики Pt1000 имеют более высокую точность измерений и могут работать при более высоких и низких температурах, чем NTC10K. Выбор между этими сенсорами зависит от требований проектируемой системы автоматизации.
