Водяные нагреватели PBAS
Канальный нагреватель Арктос. 123 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Нагревательное оборудование. Подогревает приточный воздух до нужной температуры.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

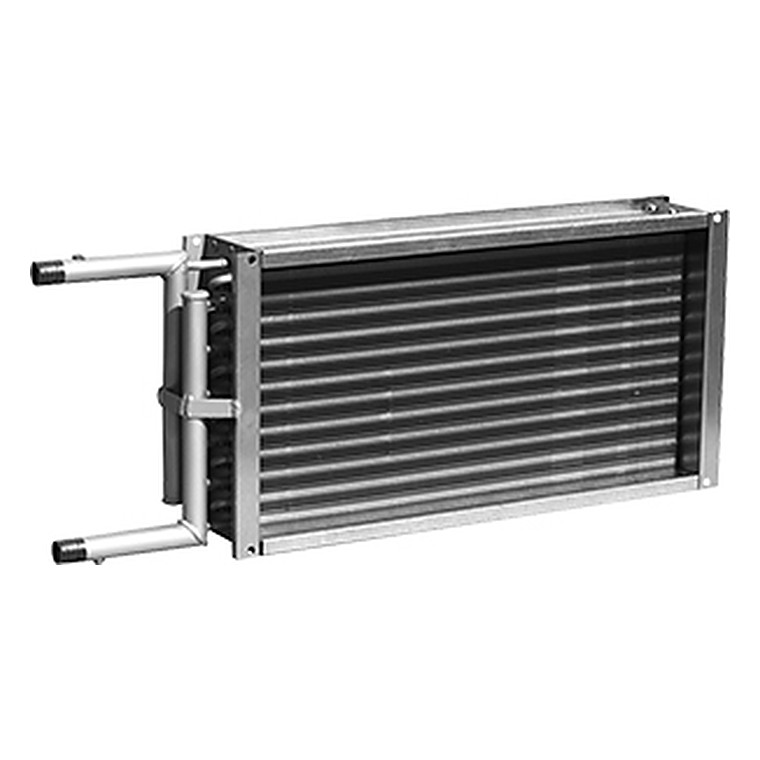

Водяные нагреватели PBAS предназначены для нагрева приточного, рециркуляционного воздуха в канальных системах вентиляции и кондиционирования, присоединяются к воздуховодам прямоугольного сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Патрубки теплообменника оснащены заглушками для слива теплоносителя и продувки теплообменника. Максимальные рабочие температура/давление составляют 150°С/1,6 МПа. Все нагреватели проверяются на герметичность опрессовкой под давлением 3,0 МПа.
Конструкция и работа
Теплообменник подогревает приточный воздух до заданной температуры. Водяной работает от системы отопления через узел обвязки, электрический — от сети, ступенями или плавно, по сигналу контроллера.
- Установка. Водяные нагреватели могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды нагреватели необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба воздуховода, заслонки и т. п.
- Регулирование мощности. Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 2BS/3BS .
- Защита от замораживания. Во избежание замораживания нагревателя необходимо предусмотреть комплекс мероприятий:
- Рекомендуемые узлы обвязки. Рекомендуемые схемы обвязки Т1 и Т2 – подающий и обратный трубопроводы сети теплоснабжения; 1 – узел обвязки; 2 – водяной нагреватель, ΔPнагр – гидравлическое сопротивление нагревателя; 3 – регулирующий клапан, ΔPкл – потери давления в клапане (зависят от типоразмера выбираемого клапана)…
Что это даёт
Где применяется
Приточные системы административных, жилых и производственных зданий, догрев после утилизатора, зональный подогрев по веткам.
Как подобрать
Мощность считают по расходу воздуха и разнице температур: от расчётной наружной до требуемой приточной. Для водяного уточняют график теплоносителя и подбирают узел обвязки, для электрического — доступную мощность сети.
Технические характеристики
| Модель | Расход воздуха, м³/ч | Мощн., кВт | Вода, Т=95/70°C Расход, л/с | Вода, Т=95/70°C Сопр., кПа | Внутр. объем, дм 3 | Размеры, мм А | Размеры, мм В | Размеры, мм C | Размеры, мм D | Размеры, мм E | Размеры, мм F | Размеры, мм G | Размеры, мм H | Размеры, мм Ød* | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBAS 400x200-1-2,5N | 600 | 3,8 | 0,04 | 0,5 | 0,4 | 400 | 200 | 130 | 34 | 35 | 25 | 643 | 180 | ½ ” | 3,4 |
| PBAS 400x200-1-2,5N | 900 | 4,8 | 0,05 | 0,8 | 0,4 | 400 | 200 | 130 | 34 | 35 | 25 | 643 | 180 | ½ ” | 3,4 |
| PBAS 400x200-2-2,5N | 600 | 11,0 | 0,11 | 5,6 | 0,7 | 400 | 200 | 130 | 50 | 25 | 25 | 658 | 191 | ¾ ” | 6,2 |
| PBAS 400x200-2-2,5N | 900 | 14,3 | 0,14 | 8,9 | 0,7 | 400 | 200 | 130 | 50 | 25 | 25 | 658 | 191 | ¾ ” | 6,2 |
| PBAS 400x200-3-2,5N | 600 | 15,1 | 0,15 | 4,8 | 0,9 | 400 | 200 | 130 | 43 | 25 | 25 | 658 | 191 | ¾ ” | 7,1 |
| PBAS 400x200-3-2,5N | 900 | 20,0 | 0,20 | 8,1 | 0,9 | 400 | 200 | 130 | 43 | 25 | 25 | 658 | 191 | ¾ ” | 7,1 |
| PBAS 400x200-4-2,5N | 600 | 17,7 | 0,17 | 4,0 | 1,2 | 400 | 200 | 130 | 65 | 25 | 25 | 658 | 190 | ¾ ” | 7,6 |
| PBAS 400x200-4-2,5N | 900 | 24,0 | 0,24 | 6,9 | 1,2 | 400 | 200 | 130 | 65 | 25 | 25 | 658 | 190 | ¾ ” | 7,6 |
| PBAS 400x400-1-2,5N | 1150 | 8,3 | 0,08 | 3,6 | 0,6 | 400 | 400 | 130 | 35 | 36 | 24 | 643 | 380 | ½ ” | 6,7 |
| PBAS 400x400-1-2,5N | 1750 | 10,6 | 0,10 | 5,5 | 0,6 | 400 | 400 | 130 | 35 | 36 | 24 | 643 | 380 | ½ ” | 6,7 |
| PBAS 400x400-2-2,5N | 1150 | 21,4 | 0,21 | 7,0 | 1,2 | 400 | 400 | 130 | 22 | 22 | 22 | 643 | 395 | ½ ” | 9,0 |
| PBAS 400x400-2-2,5N | 1750 | 28,1 | 0,28 | 11,5 | 1,2 | 400 | 400 | 130 | 22 | 22 | 22 | 643 | 395 | ½ ” | 9,0 |
| PBAS 400x400-3-2,5N | 1150 | 28,6 | 0,28 | 2,9 | 1,8 | 400 | 400 | 130 | 43 | 25 | 25 | 658 | 390 | ¾ ” | 11,2 |
| PBAS 400x400-3-2,5N | 1750 | 38,3 | 0,38 | 4,9 | 1,8 | 400 | 400 | 130 | 43 | 25 | 25 | 658 | 390 | ¾ ” | 11,2 |
| PBAS 400x400-4-2,5N | 1150 | 34,3 | 0,34 | 3,9 | 2,5 | 400 | 400 | 130 | 65 | 28 | 28 | 665 | 385 | 1” | 12,9 |
| PBAS 400x400-4-2,5N | 1750 | 47,1 | 0,46 | 7,0 | 2,5 | 400 | 400 | 130 | 65 | 28 | 28 | 665 | 385 | 1” | 12,9 |
| PBAS 450x450-1-2,5N | 1450 | 10,3 | 0,10 | 2,4 | 0,8 | 450 | 450 | 130 | 35 | 36 | 24 | 692 | 430 | ½ ” | 7,5 |
| PBAS 450x450-1-2,5N | 2200 | 13,1 | 0,13 | 3,7 | 0,8 | 450 | 450 | 130 | 35 | 36 | 24 | 692 | 430 | ½ ” | 7,5 |
| PBAS 450x450-2-2,5N | 1450 | 26,7 | 0,26 | 6,0 | 1,4 | 450 | 450 | 130 | 22 | 22 | 22 | 692 | 446 | ½ ” | 10,2 |
| PBAS 450x450-2-2,5N | 2200 | 34,9 | 0,34 | 9,8 | 1,4 | 450 | 450 | 130 | 22 | 22 | 22 | 692 | 446 | ½ ” | 10,2 |
| PBAS 450x450-3-2,5N | 1450 | 36,5 | 0,36 | 4,1 | 2,2 | 450 | 450 | 130 | 43 | 25 | 25 | 708 | 440 | ¾ ” | 12,7 |
| PBAS 450x450-3-2,5N | 2200 | 48,8 | 0,48 | 6,9 | 2,2 | 450 | 450 | 130 | 43 | 25 | 25 | 708 | 440 | ¾ ” | 12,7 |
| PBAS 450x450-4-2,5N | 1450 | 43,6 | 0,43 | 5,4 | 3,1 | 450 | 450 | 130 | 65 | 28 | 28 | 715 | 434 | 1” | 14,6 |
| PBAS 450x450-4-2,5N | 2200 | 59,7 | 0,59 | 9,5 | 3,1 | 450 | 450 | 130 | 65 | 28 | 28 | 715 | 434 | 1” | 14,6 |
| PBAS 500x250-1-2,5N | 900 | 6,3 | 0,06 | 1,7 | 0,5 | 500 | 250 | 130 | 34 | 35 | 25 | 743 | 230 | ½ ” | 4,2 |
| PBAS 500x250-1-2,5N | 1350 | 8,0 | 0,08 | 2,6 | 0,5 | 500 | 250 | 130 | 34 | 35 | 25 | 743 | 230 | ½ ” | 4,2 |
| PBAS 500x250-2-2,5N | 900 | 16,1 | 0,16 | 1,6 | 1,0 | 500 | 250 | 130 | 50 | 25 | 25 | 758 | 240 | ¾ ” | 8,0 |
| PBAS 500x250-2-2,5N | 1350 | 20,8 | 0,20 | 2,5 | 1,0 | 500 | 250 | 130 | 50 | 25 | 25 | 758 | 240 | ¾ ” | 8,0 |
| PBAS 500x250-3-2,5N | 900 | 22,8 | 0,22 | 3,9 | 1,4 | 500 | 250 | 130 | 43 | 25 | 25 | 758 | 241 | ¾ ” | 8,9 |
| PBAS 500x250-3-2,5N | 1350 | 30,2 | 0,30 | 6,6 | 1,4 | 500 | 250 | 130 | 43 | 25 | 25 | 758 | 241 | ¾ ” | 8,9 |
| PBAS 500x250-4-2,5N | 900 | 27,1 | 0,27 | 6,3 | 1,9 | 500 | 250 | 130 | 65 | 28 | 28 | 765 | 235 | 1” | 10,6 |
| PBAS 500x250-4-2,5N | 1350 | 36,9 | 0,36 | 10,9 | 1,9 | 500 | 250 | 130 | 65 | 28 | 28 | 765 | 235 | 1” | 10,6 |
| PBAS 500x300-1-2,5N | 1100 | 7,8 | 0,08 | 2,9 | 0,6 | 500 | 300 | 130 | 34 | 35 | 25 | 743 | 280 | ½ ” | 4,5 |
| PBAS 500x300-1-2,5N | 1600 | 9,7 | 0,10 | 4,2 | 0,6 | 500 | 300 | 130 | 34 | 35 | 25 | 743 | 280 | ½ ” | 4,5 |
| PBAS 500x300-2-2,5N | 1100 | 19,5 | 0,19 | 1,8 | 1,2 | 500 | 300 | 130 | 50 | 25 | 25 | 758 | 290 | ¾ ” | 9,0 |
| PBAS 500x300-2-2,5N | 1600 | 24,8 | 0,24 | 2,7 | 1,2 | 500 | 300 | 130 | 50 | 25 | 25 | 758 | 290 | ¾ ” | 9,0 |
| PBAS 500x300-3-2,5N | 1100 | 27,7 | 0,27 | 3,8 | 1,8 | 500 | 300 | 130 | 43 | 28 | 28 | 763 | 284 | 1” | 10,8 |
| PBAS 500x300-3-2,5N | 1600 | 36,0 | 0,35 | 6,1 | 1,8 | 500 | 300 | 130 | 43 | 28 | 28 | 763 | 284 | 1” | 10,8 |
| PBAS 500x300-4-2,5N | 1100 | 32,5 | 0,32 | 3,2 | 2,3 | 500 | 300 | 130 | 65 | 28 | 28 | 765 | 285 | 1” | 12,0 |
| PBAS 500x300-4-2,5N | 1600 | 43,1 | 0,43 | 5,3 | 2,3 | 500 | 300 | 130 | 65 | 28 | 28 | 765 | 285 | 1” | 12,0 |
Показаны первые 40 строк таблицы производителя. Полные данные — в техническом листе.

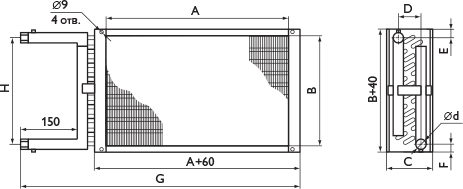

Чертежи и графики
Важно знать
Электрический нагреватель включают только при работающем вентиляторе и оставляют выбег после остановки.
Водяной нагреватель монтируют так, чтобы воздух шёл противотоком воде — иначе мощность будет ниже паспортной.
Обязательна защита от замерзания: капиллярный термостат по воздуху и датчик температуры обратной воды.
