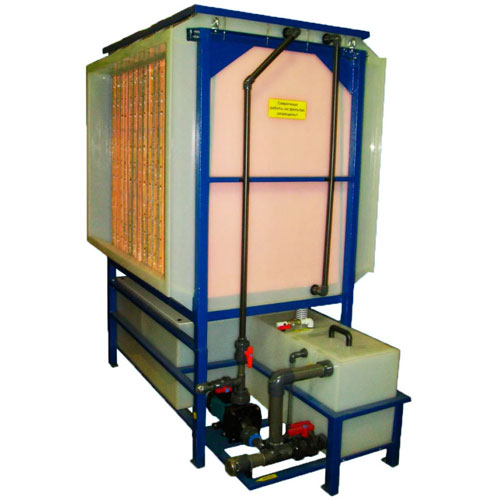

Ионообменные фильтры РИФ, ФК, РИФ-ФК

Описание

Ионообменные фильтры РИФ, ФК, РИФ-ФК предназначены для очистки газов от токсичных газообразных и аэрозольных примесей (диоксид серы, фтористый водород, хлористый водород, аэрозоли серной, азотной, фосфорной кислот, аммиак, органические кислоты и основания, хромовый ангидрид и др.) в химической, машиностроительной, электронной, металлургической промышленности, а также при производстве строительных материалов и в других отраслях.

Благодаря своей универсальности и простоте, фильтры РИФ встраиваются в приточные, вытяжные, вентиляционные и рециркуляционные системы, либо в системы финишной очистки технологических газов. Очистка воздуха и газов в фильтрах происходит в результате химических реакций между молекулами газов и аэрозолей с функциональными группами ионообменных волокнистых материалов, образующих фильтрующие элементы. Очистке подвергаются газы с содержанием токсичной примеси от 0,1 до 500 мг/м³ при температуре от +1ºС до +40ºС. Содержание водонерастворимой пыли не должно превышать 5 мг м³ для фильтров РИФ и РИФ-ФК. Ионообменные фильтры в одиночном модуле имеют производительность от 500 до 30000 м³/час и представляют собой прямоугольный корпус с фланцами для входа и выхода газового потока.

Конструкция

Корпус фильтра выполнен из коррозионностойких конструктивных материалов. Внутри корпуса фильтра находятся вертикальные фильтрующие элементы с ионообменным волокнистым материалом, образующие входные и выходные щели для газа. В верхней части фильтра находится устройство для распределения регенерирующего раствора, в нижней – коллектор для сбора регенеранта.

Особенности

Фильтры включают в себя устройство для регенерации. Фильтрующие элементы фильтра регенерируются в периодическом или непрерывном режимах водой или раствором соответствующего реагента. Регенерационные растворы циркулируют в установке до насыщения их извлекаемым компонентом, после чего в виде нейтральных солей могут возвращаться в производство или направляться на утилизацию.

Ионообменные фильтры работают в автоматическом или ручном режимах регенерации.
Срок службы ионообменного фильтроматериала до 3 лет.

Технические характеристики

Тип фильтра	Улавливаемые компоненты	Средняя эффек-ть очистки не менее, %	Аэроди-кое сопротив., Па	Управ. регенерацией	Условия применения
Рамный ионообмен-ный фильтр РИФ	NH3, HF, HCl, SO2 CrO3 Аэрозоли кислот и щелочей	90	500-700	Автома-тическое, или ручное	Запыленность воздуха не более 5 мг/м3; Температура воздуха не выше 40оС.
Фильтр контакторный ФК	NH3 HF, SO2	95	50-100	Автома-тическое	Запыленность воздуха свыше 5 мг/м3;  Низкая влажность воздуха; Не требует создания условий для равномерного движения воздуха в сечении фильтра; Возможно использование низконапорных вентиляторов.
Комбиниро-ванный фильтр РИФ-ФК	NOx, NH3, HF, HCl, SO2, CrO3 Аэрозоли кислот и щелочей	95	700-800	Автома-тическое	Температура воздуха до 60оС; Низкая влажность воздуха; Не требует создания условий для равномерного движения воздуха в сечении фильтра.
