Канальные прямоугольные вентиляторы

Прямоугольный канальный вентилятор встраивают в разрыв воздуховода прямоугольного сечения — он не требует отдельной венткамеры и вписывается в ограниченную высоту подшивного потолка. У BVN это две базовые серии: BSKF с вперёд загнутыми лопатками и BDKF с назад загнутыми, каждая с вариантом исполнения R.

Чем различаются серии

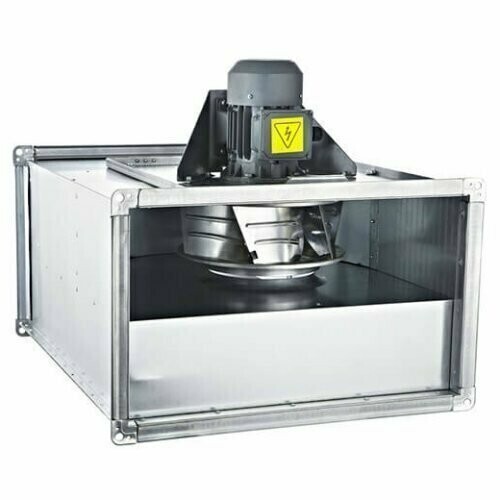

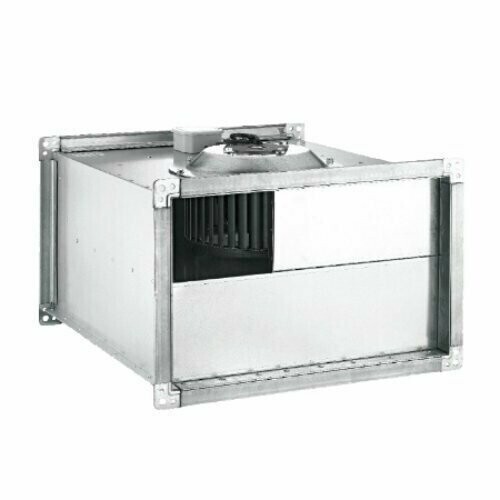

Колесо с вперёд загнутыми лопатками компактнее при том же расходе, но чувствительно к отклонению от расчётной точки: при недогрузе сети двигатель легко перегрузить. Назад загнутые лопатки дают более высокий КПД и пологую характеристику, поэтому BDKF предпочтителен для протяжённых систем с фильтрами и глушителями.

Как читать маркировку

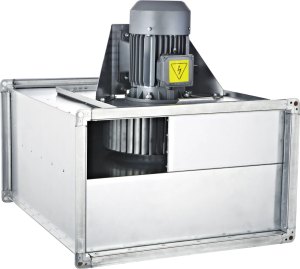

У моделей без индекса R две цифры — это размеры корпуса в сантиметрах, например BDKF 60-35 соответствует каналу 600 на 350 мм. Модели с индексом R обозначены по диаметру рабочего колеса. Дополнительные символы после размера указывают число полюсов и тип питания: M — однофазный 220 В, T — трёхфазный 380 В, цифра перед ними — количество полюсов двигателя, от которого зависят обороты и уровень шума. Буквы A и B у одинаковых сечений различают исполнения по мощности.

Как выбрать

1. Возьмите из проекта сечение воздуховода и подберите корпус, совпадающий по присоединительным размерам.
2. Посчитайте полные потери давления: решётки, фильтр, нагреватель и глушитель дают основной вклад.
3. Выберите тип колеса — BSKF для коротких трасс, BDKF для длинных и нагруженных.
4. Оцените шум: вентилятор в подшивном потолке над кабинетом почти всегда требует глушителя.
5. Заложите гибкие вставки на входе и выходе, иначе вибрация передастся на воздуховоды.

Частые вопросы

Можно ли поставить прямоугольный вентилятор в круглый канал?

Только через переходники, что добавляет сопротивление. Для круглых сечений берут модели с индексом R или круглые канальные вентиляторы.

Как обслуживать вентилятор в потолке?

Нужен ревизионный люк напротив съёмной панели и запас длины кабеля, иначе снять колесо для чистки не получится.

Чем ограничена высота корпуса?

Минимальные типоразмеры серии BDKF начинаются с 30-15, то есть от канала 300 на 150 мм; для меньших сечений применяют круглые или встраиваемые решения.

Нужен ли частотный регулятор?

Он полезен для наладки: после монтажа фактическое сопротивление сети почти всегда отличается от расчётного, и обороты приходится корректировать.
